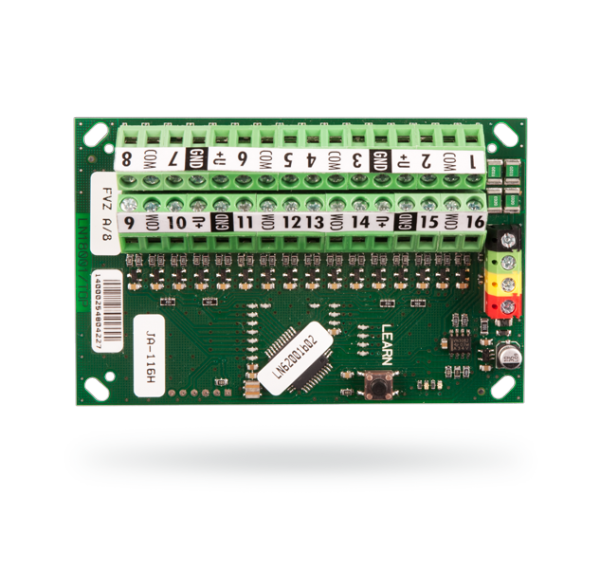

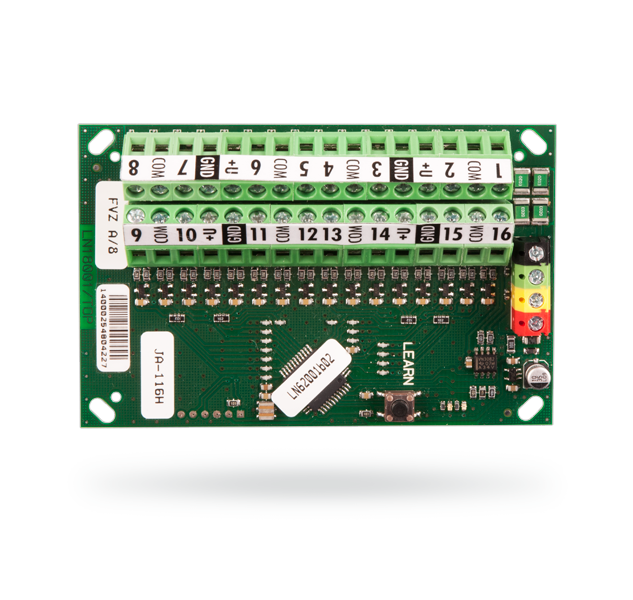

Zapojenie je možné do spínacej aj rozpínacej slučky, jednoducho alebo dvojito vyváženej. Modul je možné umiestniť priamo do ústredne JA-106K. Je adresovateľný a v systéme obsadzuje 16 pozícií. Expandér v systéme obsadzuje 16 pozícii.
Napájenie zo zbernice ústredne
|
12 V (9 … 15 V)
|
Prúdová spotreba expandéra (všetky vstupy zopnuté)
|
25 mA Dôležité: K prúdovej spotrebe samotného expandéra je potrebné pripočítať spotrebu zariadení pripojených +U GND výstupy !
|
Max. prípustné zaťaženie jedného +U GND výstupu
|
100mA
|
Max. prípustné zaťaženie všetkých +U GND výstupov
|
4x100mA
|
Rozmery
|
102 x 66 x 20 mm
|
Klasifikácia bezpečnosti
|
stupeň 2 podľa STN EN 50131-1, STN EN 50131-3
|
Prostredie podľa
|
STN EN 50131-1 II. vnútorné všeobecné
|
Rozsah pracovných teplôt
|
-10 až +40 °C
|
Ďalej spĺňa
|
STN EN 50130-4, STN EN 55022
|
